یا همان (Video door phone)

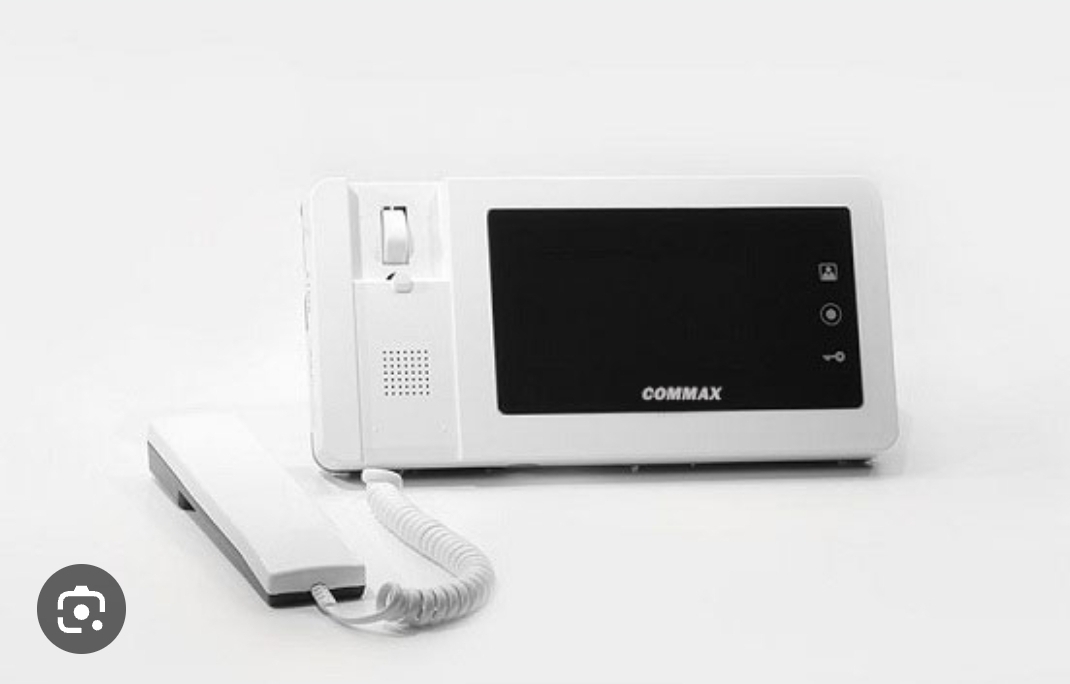

آیفون تصویری
تعمیرات آیفون تصویری یعنی مسلط بودن به علم الکترونیک برق کار فقط می تواند در زمینه نصب و ایراد یابی درمحل انجام دهد .
وظیفه برق کار در زمینه تعمیر آیفون تصویری درتبریز تشخیص درست ایراد که مربوط به قسمت الکترونیک آیفون تصویری و ارجاع آن به تعمیرکار الکترونیک آیفون تصویری می باشد.
آیفون تصویری یا همان (Video door phone) سیستم های ارتباطی هستند که مانند آیفون های معمولی ارتباط صوتی بین فرد مراجعه کننده و افراد داخل یک ساختمان را برقرار می کند. علاوه بر آن قادرند تصویر فرد مراجعه کننده را نیز بر روی مانیتور آیفون داخل ساختمان نمایش دهند در صورت لزوم حتی می توانند تصاویر افراد مراجعه کننده را با کمک تجهیزات جانبی
آیفون های تصویری بسته به نوع تصویری که پخش می کنند به دو صورت آیفون تصویری رنگی و آیفون تصویری سیاه سفید در بازار ارائه می شوند.
اجزای اصلی آیفون تصویری به شرح زیر می
باشد:
پانل جلوی در (door panel)
گوشی یا مانیتور (monitor) (video phone)
منبع تغذیه (power source)
قفل در بازکن (door switch) (door release)

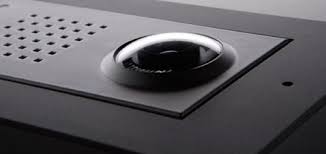

پانل جلوی در (camera)
آیفون تصویری
قسمت های اصلی پانل به صورت زیر است :
(panel) صفحه فلزی که از جنس آلومینیوم آلیاژی می باشد و دور آن لاستیکی برای جلوگیری از نفوذ آب قرار داده شده است .
(camera window) شیشه حفاظ لنز برای جلوگیری از تاثیر مستقیم عوامل جوی روی لنز یا دستکاری لنز
(CCD Camera) دوربین آیفون از نوع CCD می باشد و وظیفه دریافت تصویر را بر عهده دارد دارای دو نوع رنگی و سیاه سفید می باشد . لنز آن از نوع فیکس می باشد و زاویه دید تنها با تغییر مکان دوربین قابل تنظیم است .
(infrared led) مادون قرمز برای این است که دوربین بتواند در شب نیز دید داشته باشد .
(speaker) بلندگو برای پخش صدا
(resident call button) شستی زنگ به تعداد طبقات
(microphone) میکروفون برای انتقال صدا به گوشی
(tamper proof screw) پیچ های مخصوص که برای باز و بسته کردن نیاز به آچار آلن دارد.
(angel control) (angular adjust) پیچ های تنظیم زاویه دوربین
(resident video phone connector) ترمینال های اتصال سیم مانیتور در پشت پانل
(power connection) سیم اتصال تغذیه ۱۲ ولت dc
(door opener cable) (release connection wire) سیم اتصال به در بازکن
(monitor) (video phone) گوشی
